台积电是7nm制程工艺的先驱者，目前也已经在AMD三代锐龙上落地。不过你知道台积电7nm制程工艺的成本是多少吗？

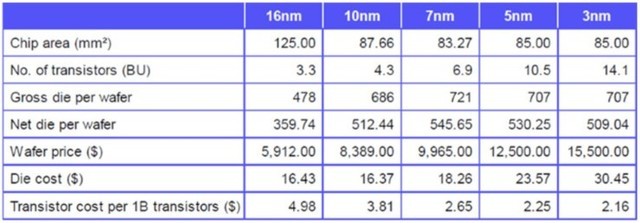

近日，研究机构IBS采集了当下主要先进制程的价格，其中一片12寸晶圆大约能粗切出721颗7nm Die，计算良率后的净值是545颗。
其中晶圆价格9965美元，对比10nm提升18%；单颗Die造价约18.26美元，相较10nm提升11.5%。
不过相对于英特尔14nm和NVIDIA 12nm来说，AMD 7nm锐龙以及Navi显卡的价格要更便宜一些。此外，华为的麒麟810也使用了7nm制程工艺，成为为一家手握两颗7nm SoC的手机厂商。
编辑点评
7nm制程工艺需要新的EUV极紫外光刻技术，这项技术需要投入全新的光刻机，而设备迭代产生的成本必然会增加到芯片之中。因此如果单从晶圆价格来看，7nm制程工艺成本要高出10nm不少，不过实际落地之后，7nm制程产品定价并未过高，相反甚至比14nm、10nm还要便宜一些，这也可以看出AMD在争夺市场份额上真是不遗余力。
