不支持Windows 苹果Black Magic外置显卡开箱

    距离雷电3接口发布已经过去三年的时间了，可是作为曾经几乎独霸雷电接口（1代、2代）的苹果，对于雷电3外置显卡产品似乎一直很不热心，使得无数追求更强GPU性能的果粉只能购买其他品牌的显卡扩展坞来使用。而这个情况目前已经有所改观。

    上周苹果意外的在官网更新了MacBook Pro产品线，除了升级英特尔第八代酷睿移动处理器、原彩显示技术的新款显示屏、第三代的蝶式键盘之外，苹果还与Blackmagic Design公司为大家带来了一款专为苹果电脑打造的eGPU（外置显卡），相比市面上其他外置显卡产品，该产品无论是设计还是使用上具有更多的苹果风格。

    苹果在macOS High Sierra系统中加入了外接显卡的支持后，相关的软件适配以及硬件的更新就没有间断过。而在macOS High Sierra 10.13.4正式版系统中更是增强了外接显卡的支持，苹果也终于完善了自己的Type-C/雷电“配件杂货铺”。近日，一位来自egpu.io论坛上一位名叫“theitsage”的网友成为了第一位“吃螃蟹”的用户，他为我们带来了这款Blackmagic eGPU的开箱&深度拆解体验，下面就让我们一起来看看“苹果嫡系”外置显卡有什么不同之处。

    首先来看看开箱：

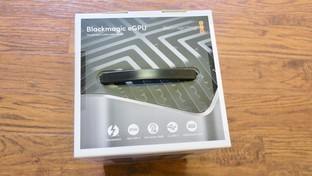

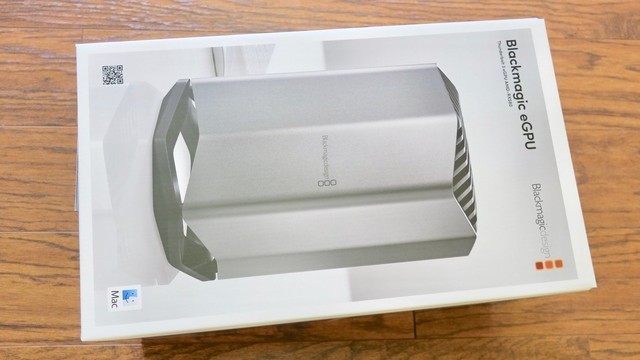

    刚拿到的时候，这款产品在外包装上有点似曾相识：无论是盒子顶部黑色的提手、正方形的脚印图案都让我觉得面前的是2013款的Mac Pro“垃圾桶”台式机而不是一款外置显卡。这应该是首款苹果官方原配的外置显卡坞站，包装盒印有醒目的Mac logo展示着它的“嫡系”身份。包装顶部产品特性写明它是一款内置AMD RX580显卡的雷电3扩展坞，而无论是发布会还是媒体宣传都声称坞站内置显卡型号为Radeon Pro 580，不知道是消息或印刷错误还是压根就是命名马甲策略。有朋友留言说可能苹果最初立项做的时候打算直接标注RX580，可是后来出于市场策略考虑才改称Radeon Pro580（可以可以，这很苹果，这很Pro）。

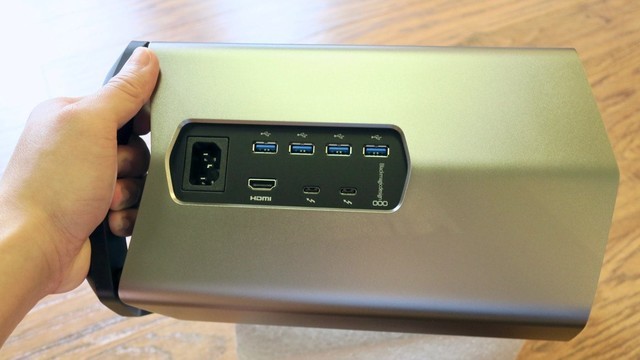

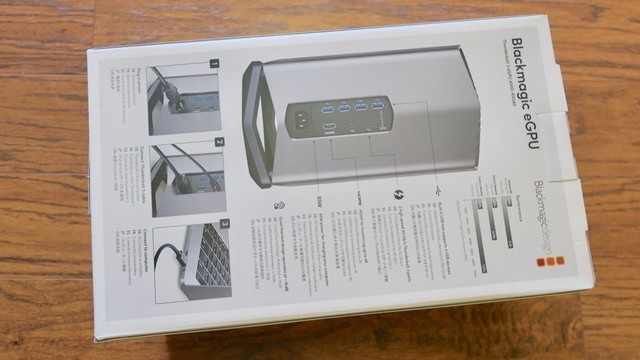

    外包装顶部以及用户手册上都标明了产品的主要特性：采用雷电3标准、支持通过USB C端口输出最高85W的供电（意味着可以直接给新款MacBook Pro13/15供电）、低至18分贝的噪音控制水平、4个USB 3.1接口（应该是3.1 gen1=5Gbps速度）以及HDMI视频输出端口。

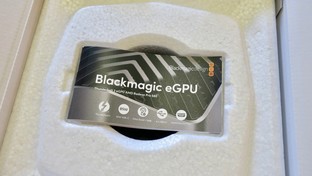

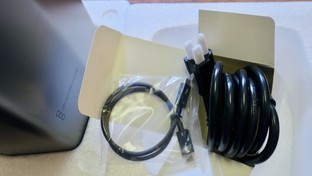

    配件方面，盒子里只有一个坞站供电线和一根5米长的雷电3线缆。装线缆的白色小盒被嵌在底部的保护泡沫里面，整个包装盒里看起来十分整洁，一目了然，不会像有些电子产品一样开箱后被凌乱的没有包装好的零部件占据桌子。产品包装的细节方面，苹果做的还是很用心的。

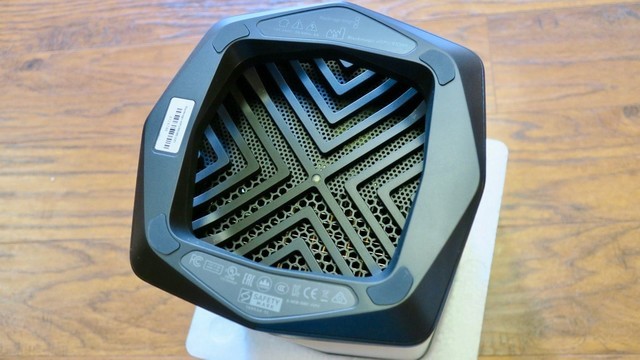

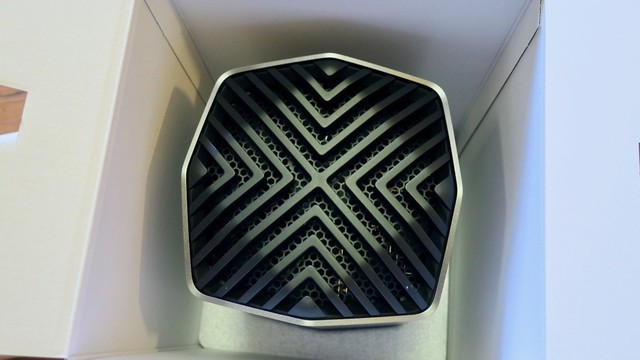

    显卡坞呈多边形筒状，顶部的黑色出风口下方装有细密的金属格栅以防止外来异物落入散热风扇的扇叶。显卡坞的风道是垂直的，从底部进风顶部出风，内置一个直径约14厘米的散热风扇进行主动散热。显卡坞底座部分是镂空塑料框架，它将显卡坞主体部分托起以扩大进风面积。底部金属防尘网中央有一个LED指示灯，作用不明。机身一体感很强，外壳找不到任何裸露的螺丝和其他开关装置。四颗梅花螺丝被隐藏在底部橡胶脚垫中，取下后即可进行拆机。

    卸下螺丝后，可以轻松开启底壳查看内部的散热和供电系统。取出机身内部元器件似乎有点麻烦。

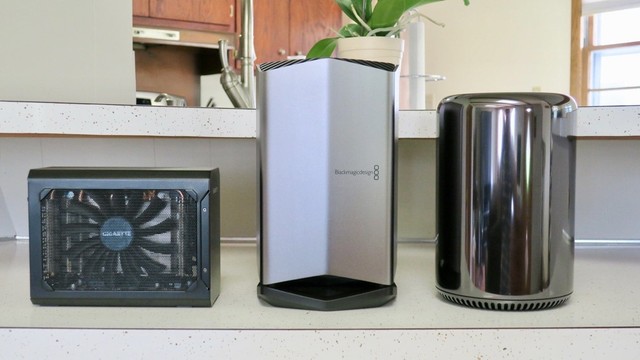

    从材料和设计风格来看，这款显卡坞更像是出自戴尔外星人而非苹果之手。把手上的技嘉RX580显卡坞和Mac Pro垃圾桶主机和这款显卡坞放在一起，这样大家可以对他的尺寸有更直观的感受。

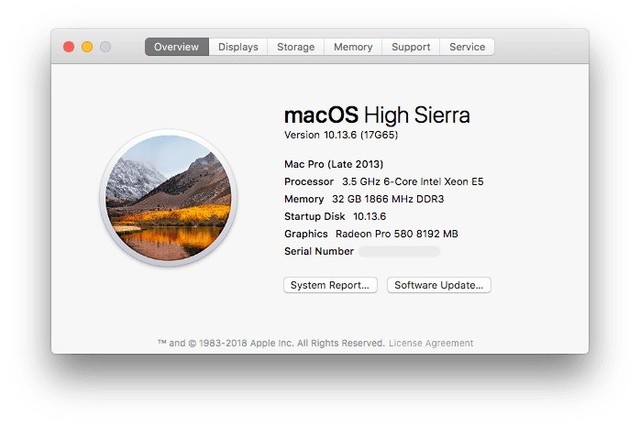

    由于原文作者的16款Macbook Pro15因为键盘W键故障还放在售后服务站维修，至少还要一星期才能完成整个C面的更换，目前暂时没有可用的雷电3 Mac电脑用来测试，所以用的是垃圾桶主机和2015款的MacBook Pro15笔记本（搭载雷电2接口）来做测试。而Windows平台的产品他后来使用了Alienware15 R3和雷蛇Blade Stealth。

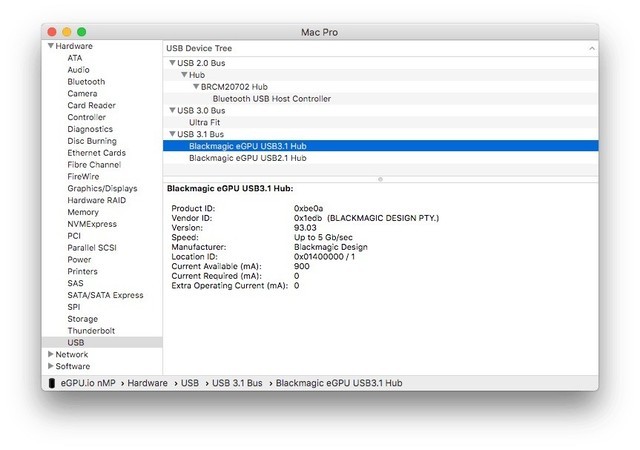

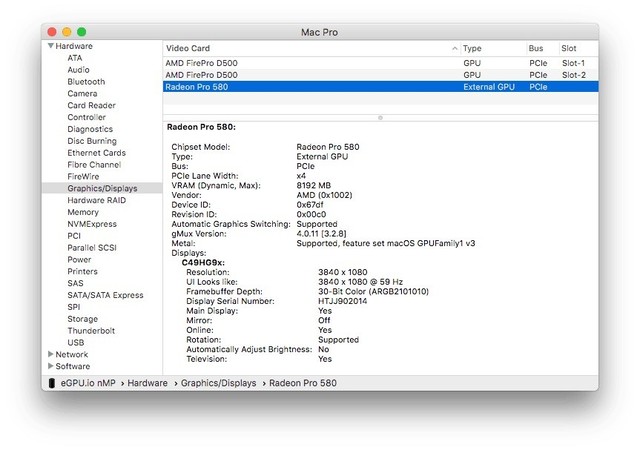

      有关显卡坞的很多软硬件信息可以通过截图获知，目前这款外置显卡坞的雷电固件版本为26.3。而这4个USB接口实际上相当于一个USB3.1 Gen1（5Gbps带宽）总线的HUB。

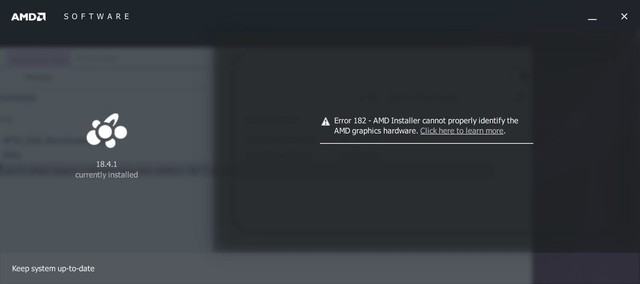

    随后theitsage将显卡坞接驳到雷蛇Blade Stealth产品上进行测试，然而AMD Radeon显卡驱动并不能识别这款显卡，所幸他之前曾经在笔记本上外接过其他RX580设备故而电脑上留有相关驱动。虽然驱动软件无法准确识别但是这款苹果显卡坞仍然可以正常工作。基于上述情况，在这台Windows笔记本上尝试更新外置显卡驱动到最新版本也基本没可能了。这也就意味着许多通过bootcamp实现“Mac跑Windows系统”的用户在Windows状态下外接这款显卡简直是自虐。

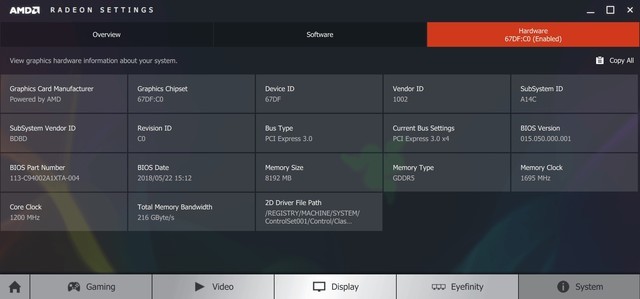

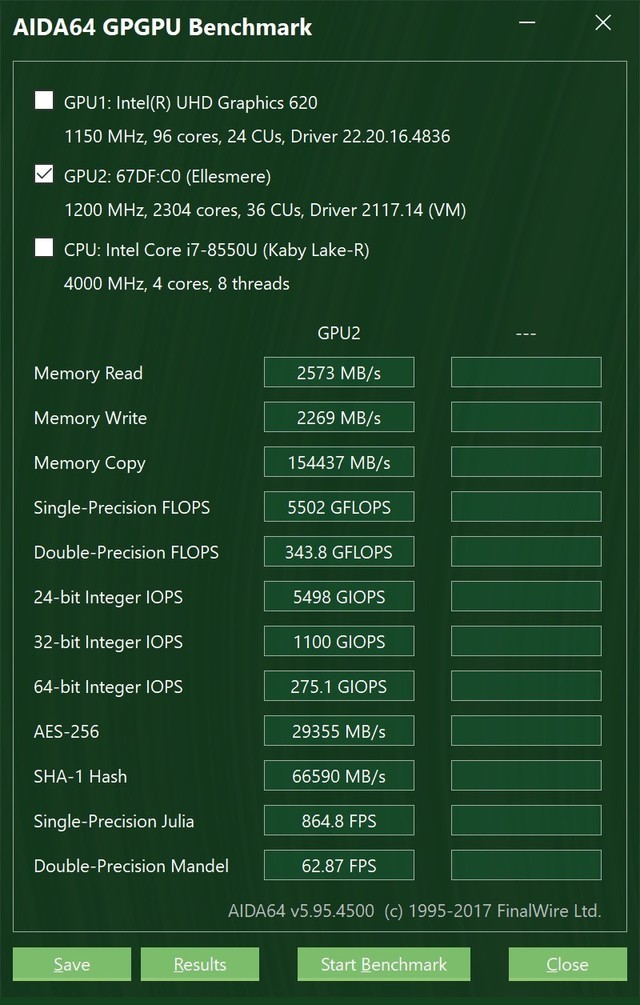

    Blackmagic显卡坞内置的这块定制版RX580运行频率为1200Mhz，与Mac电脑内置水平差不多，比两年前发布的RX480运行频率要低（1266Mhz）。theitsage还晒出了显卡坞在GPU-Z、AIDA64以及HWiNFO64等软件上的截图，以及ROM信息文件供大家参考，相比标准的RX580在许多参数上做了一定的削减，不过这块外置显卡定位也不是游戏发烧。

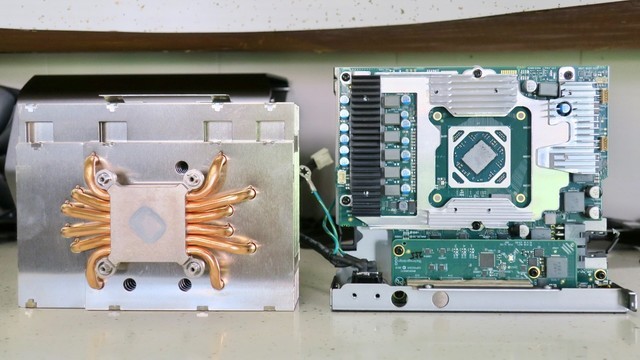

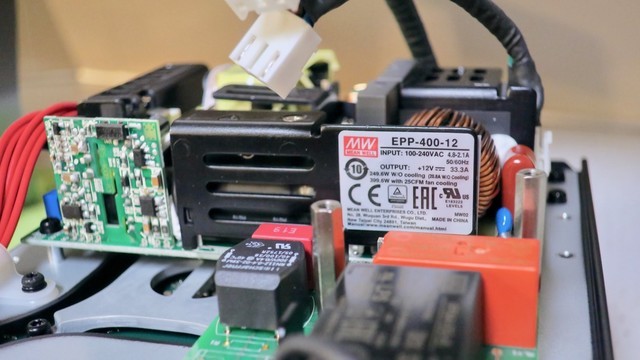

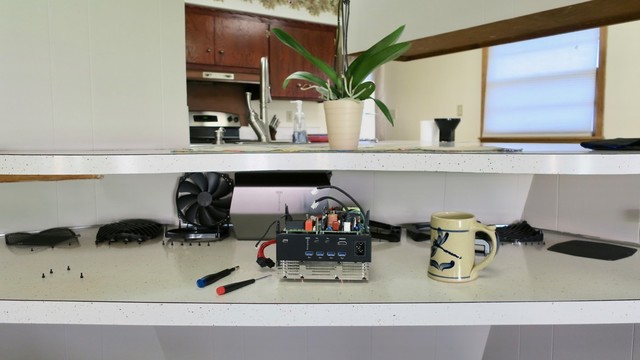

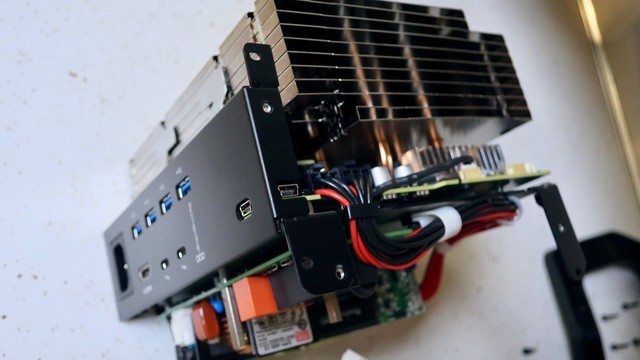

    随后他对显卡坞进行了拆解，将整个内部结构与外壳分离后发现，苹果的BlackMagic显卡坞与其他显卡盒子不同，电源、散热模组设计为一体式。这样的设计无论是对后期的维护保养还是升级换代都是灾难性打击，甚至可以说常规的换显卡操作基本是不可能的。电源采用的是台湾明纬400W输出功率的定制电源，型号为EPP-400-12。而拆解后比较有趣的是在接口面板居然隐藏了两个USB miniB接口，不知道作用是什么。

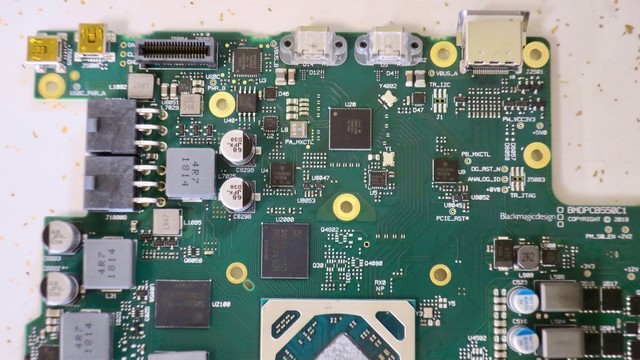

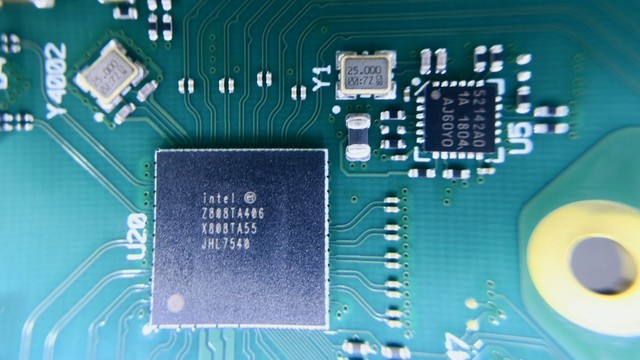

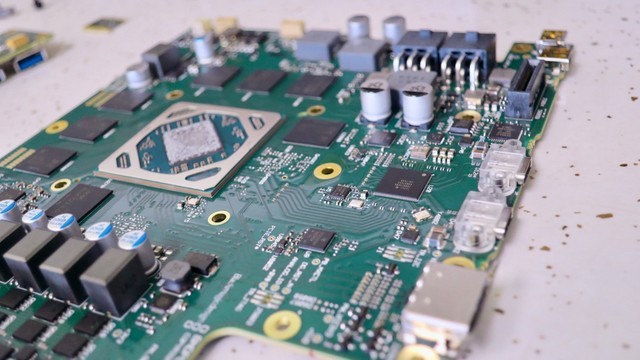

    而对内部结构进一步的拆解可以说是非常艰难，大量的梅花螺丝用来固定多个部件，特别是GPU和散热模组部分。将GPU主板和电源以及散热模组分离后可以看到这块主板上除GPU芯片外集成了包括最新的Intel JHL7540雷电主控（代号Titan Ridge）以及两个TI83 USB-C主控在内的诸多芯片，集成度很高，这与传统的显卡坞GPU与雷电主板分离的设计还是有所区别的。

    说到Intel的JHL7540雷电主控，是隶属于2018年初Intel发布的最新一代雷电主控，代号Titan Ridge，包括JHL7540/7440/7340三款产品。相比之前的Alpine Ridege主控，其提升主要是实现与雷电3和USB-C接口的动态通信以及加入了对DP1.4的支持，从而使得雷电接口可以真正实现外接5K分辨率显示器，而整体性能上这一代雷电3主控与上代相比没有明显提升。下图PCB展示的是GPU到雷电3主控芯片再到雷电3接口的传输路径。

    而应论坛网友要求，theitsage也使用雷蛇Blade Stealth笔记本外接blackmagic显卡坞后尝试通过HDMI等输出接口外接显示器，然而并不能实现正常的视频输出，虽然笔记本屏幕闪烁表示识别到有外接显示设备，但是在外接的显示器上却不能显示任何画面。所以目前除了Mac产品在OS X环境下外接苹果这款扩展坞外，其他使用场景对用户都不是很友好。

编辑总结：

    雷电3标准自从发布至今，其接口的通用性以及足够的带宽和强大的供电能力为PC的革新提供了更多可能。其中，依托其供电能力和带宽而兴起的外接显卡为大家描绘了“出门轻薄便携、回家火力全开”的All in One美好场景。

    苹果作为生态系统自成一体的独特但并不小众的存在，如今推出了“苹果嫡系”的外置显卡，可以说是广大Mac用户的福音。但同时，相对于其他厂商的显卡坞产品，其硬伤还是十分明显：硕大的机身（几乎是其他显卡坞两倍的体积）、不可更换的定制版R Pro580显卡、更高的价格，这些都会影响大家对这款产品的选择。

    而民间论坛大神已经推出针对Mac系列产品的第三方外置显卡兼容驱动，面对早已杀入市场的其他雷电显卡坞，除了品牌加成，苹果这款嫡系eGPU产品核心优势并不突出。不过不排除苹果通过更新系统固件，来限制Mac对第三方扩展坞产品的兼容性，就像MFI认证一样的策略。无论如何，对于部分有更高GPU性能需求的苹果用户来说，他们有了一个较为官方的选择。

本文图片来源：eGPU.io
