首台水冷笔电有何创新?华硕GX700拆解

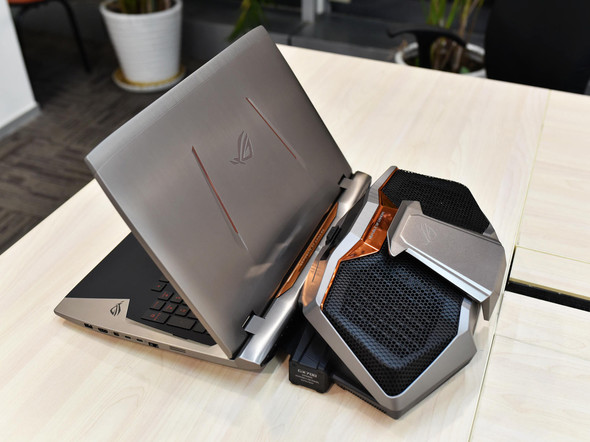

在去年的IFA电子消费展上,华硕推出的一台另类笔记本产品ROG GX700格外的引人注目。因为这可以说是业界首台搭载水冷散热系统的笔记本电脑,这款笔记本电脑的背部拥有一个特殊的接口,用于连接外部水冷散热底座,整体的造型十分夸张。更加令人惊讶的是这款笔记本的国内售价达到了竟然高达49999元人民币。……[详细]
得益于其强大的水冷散热系统,这台ROG GX700搭载完整桌面版GTX980显卡,官方宣称超频幅度高达48%。采用最新第六代Intel Core i7 6820HK不锁频处理器,最高支持64GB DDR4内存,性能绝对不输桌面级电脑。那么这款业界首台水冷散热笔记本电脑的内部究竟是如何利用水冷散热的?同时它又是如何在水冷散热与风……[详细]
GX700
本地参考底价:  5万 元

步骤

这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写!
这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写!
这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写!
这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写! 这部分内容请在“手工内容”里面填写!这部分内容请在“手工内容”里面填写!
GX700
GX700
GX700
 Intel® Core™ i7-6820HK(不锁频)
 NVIDIA® GeForce® GTX™ 980桌面级独立显卡 8GB GDDR5显存
 32GB DDR4内存(最高支持64GB)
 M.2 PCIEx4 NVMe 256G x 2 RAID0 固态硬盘组
 17.3英寸 FHD IPS 背光雾面显示屏 支持G-SYNC
 约1.6mm长键程背光键盘 多按键无冲突
 分体式水冷扩展坞
 Windows 10 Home操作系统

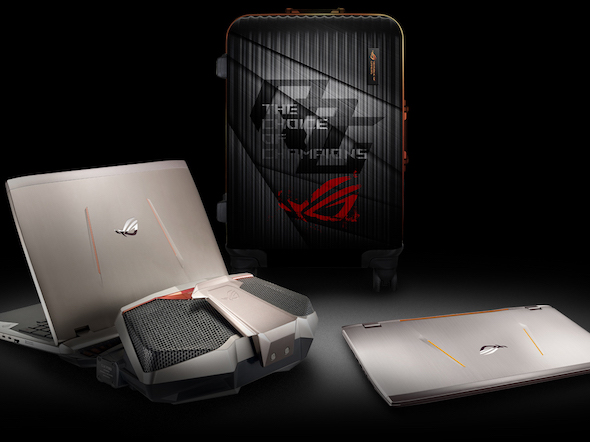

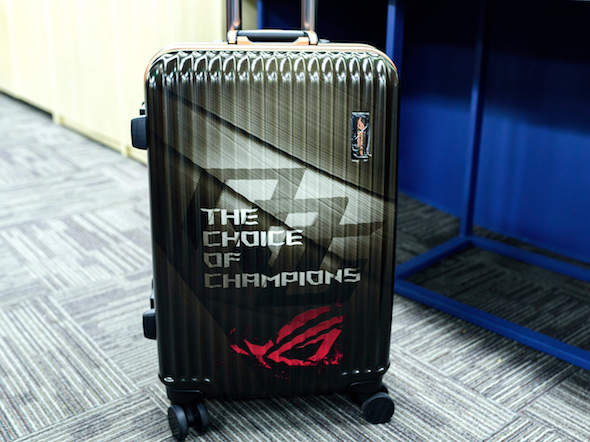

 配有特殊设计的ROG专属高端旅行箱,可容纳笔记本电脑与分体式水冷扩展坞。行李箱内有泡棉内衬,避免GX700VO在运送时受到碰撞。
Step 2
Step 2
Step 2

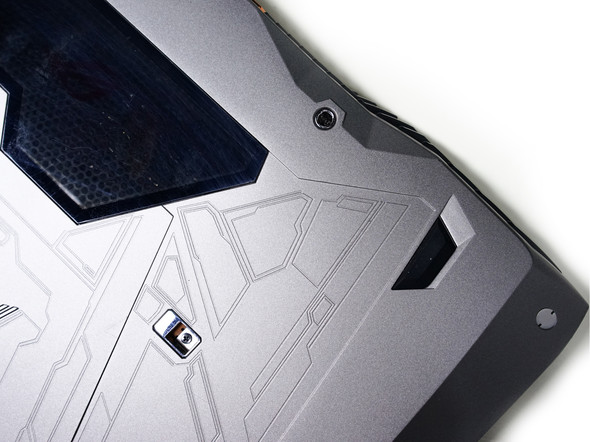

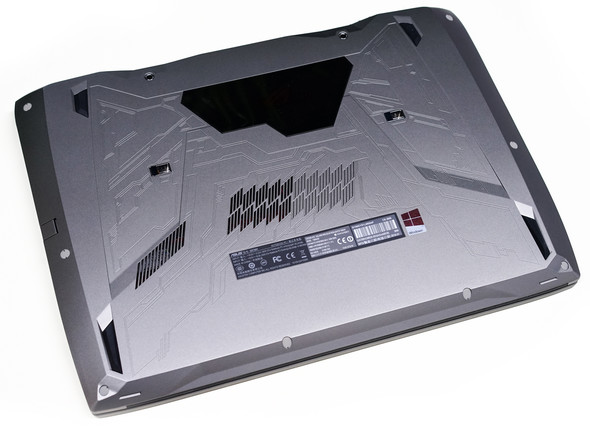

 笔记本底面的螺丝孔都有橡胶塞子堵住,保证整体美观。
 使用尖头镊子挑开分布在四周螺丝孔中的橡胶塞,并拧下D面所有的固定螺丝。
 拧下底面所有螺丝后,我们还需要把笔记本翻过来,先用撬棒沿周围的缝隙将转轴后部的挡板拆下,卸下水冷散热底座上方的两颗螺丝之后才能翻过来继续拆卸D面。
 注意转轴后的挡板下还藏有螺丝
Step 3
Step 3

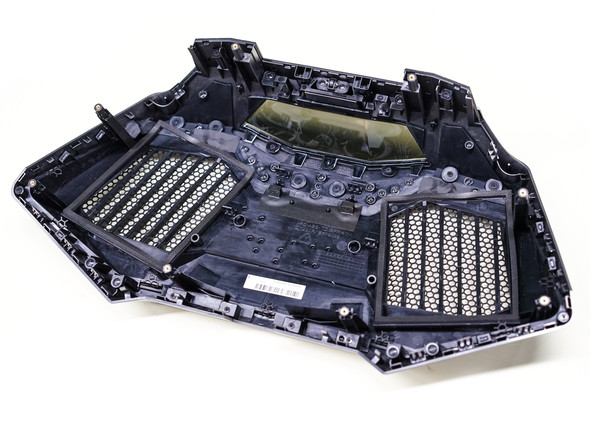

在取下转轴后挡板下还藏有的固定螺丝后,就可以用撬棒沿着底面边缘缝隙一一的撬开固定卡扣,再轻松的取下整个D面。

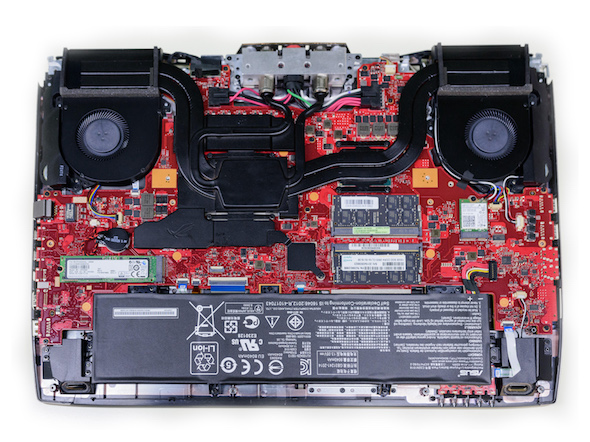

可以看到GX700的内部拥有一个复杂的风冷+水冷一体化的散热组件,占据了底面内部的大部分面积。

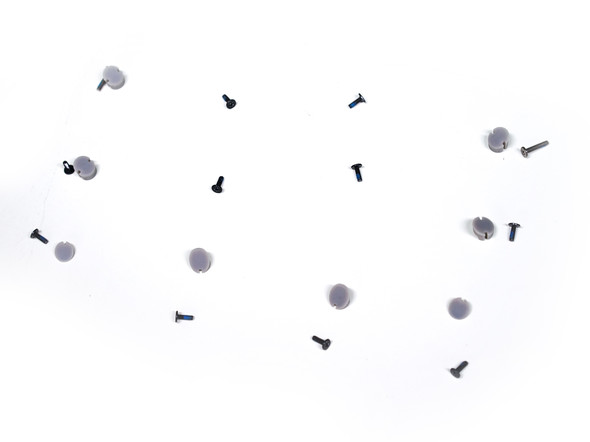

由于不同位置的螺丝长短不一,每个螺丝孔的橡胶塞形状也不一样,所以底面取下来的螺丝最好按照D面的大致固定位置一一摆放,这样就可以避免在装回来的时候装错了。
电池

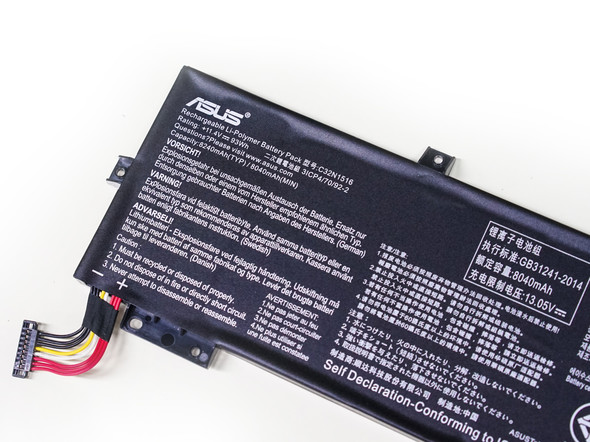

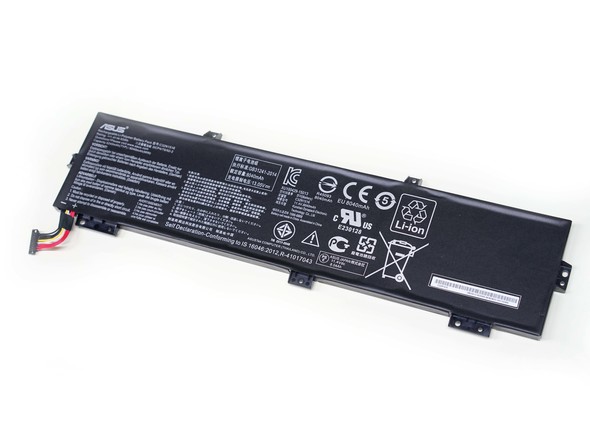

电池特写

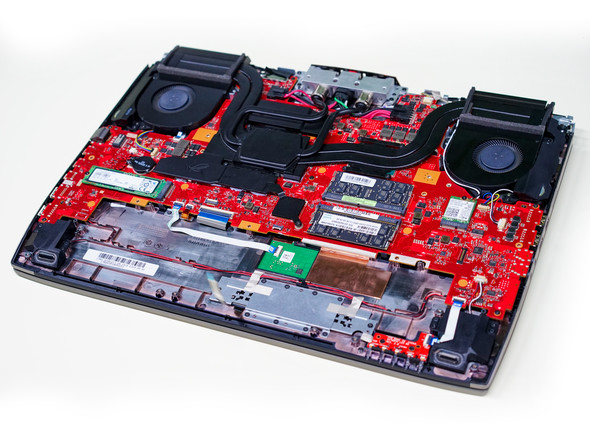

取下电池后内部
在继续拆解之前,一定要首先断开电池连接在主板上的排线,以免造成不必要的短路麻烦。
卸下电池周围的固定螺丝后即可取下整块电池,可以看到电池的容量达到了93瓦时,算是游戏本中容量比较高的了。
取下电池后,可以看到电池下方还藏有许多排线。比如喇叭连接线,触控板排线。可以发现,触控板的触摸部分排线和按钮部分排线分开了,这样触控板按键分离的设计在游戏本中比较常见。
内存
SSD
WiFi网卡

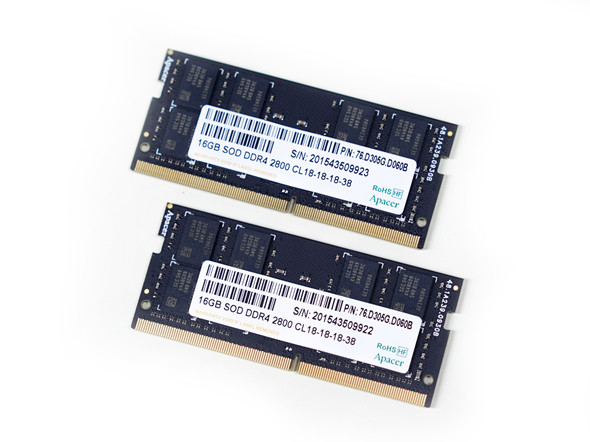

位于主板正面的两个内存插槽插着两条宇瞻16GB DDR4内存,组成本机的32GB双通道DDR4内存。另外,在主板的背面还有两个空余的内存插槽,所以本机的最大支持的内存容量可以达到64GB。

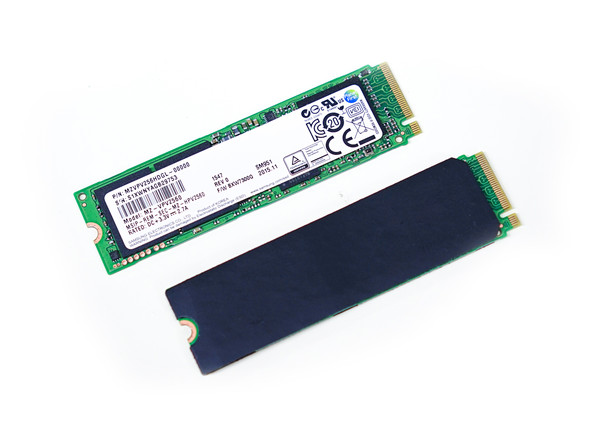

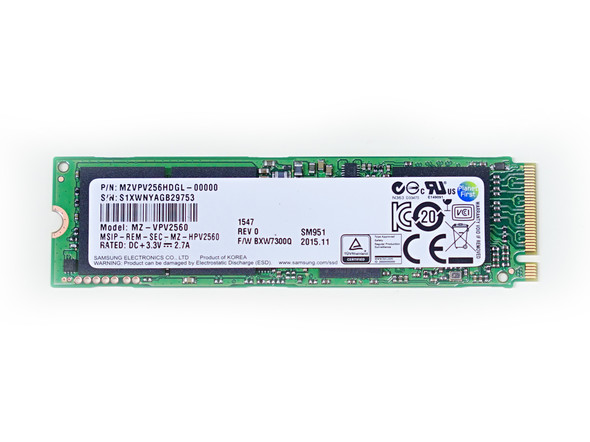

华硕GX700的存储介质为两条组成RAID 0的PCIE固态硬盘,分布在主板的正反面各一条,其AS SSD Benchmark的读写速度高达2644.11MB/s、1532.57MB/s,性能十分的恐怖。
GX700的无线网卡则是采用的Intel 7265NGW的常见型号,没有用杀手网卡实在是有些可惜。

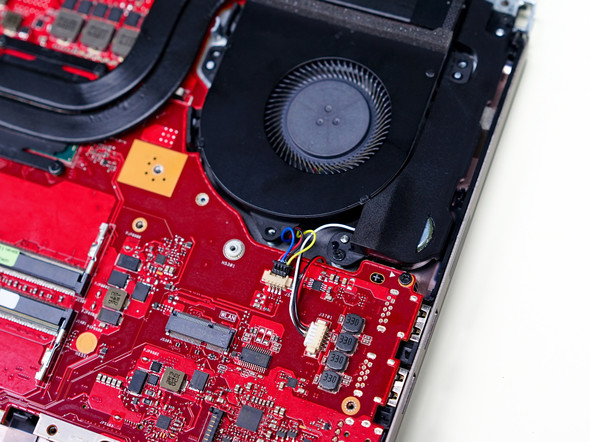

取下风扇排线
纤薄风扇
SUNON风扇
拆卸GX700的散热风扇,首先需要断开风扇的电源排线,然后拧下风扇的固定螺丝即可轻松的取下。

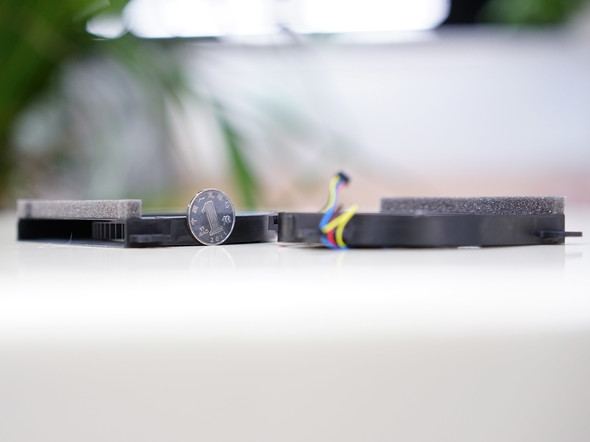

可以看到这两颗散热风扇都十分的纤薄,这也决定了GX700自带的风冷散热并不是那么的强劲。
在没有连接水冷散热底座的时候,CPU以及显卡的频率都做了限制,整机的功耗较低。
右侧电源插头

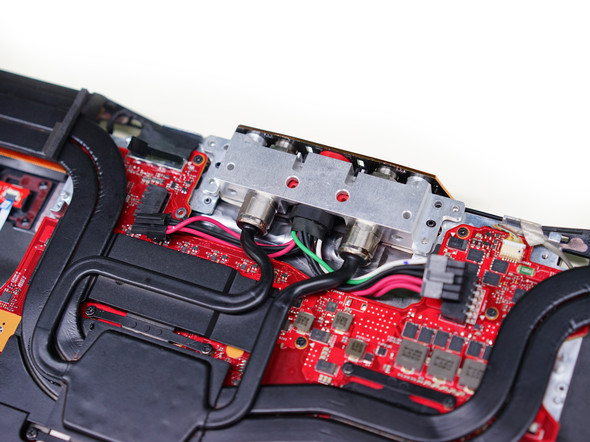

水冷管路连接头
拧下散热模组的其他固定螺丝
拆下风扇后,我们就可以拆卸整个散热模组了。首先我们需要断开从水冷底座连接口中央伸出的总电源连接线。

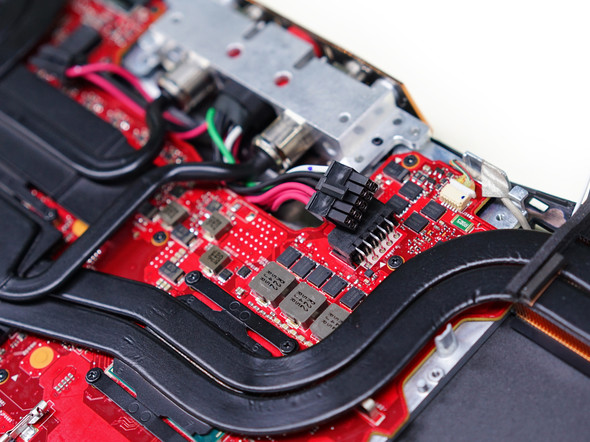

这两个类似于台式机上的电源插头,可以在GX700连接水冷散热底座后,提供CPU以及GPU满载超频运行所需的全部功率,无需在笔记本上另外插其他电源。(此时是连接的水冷底座上的高达300W的大电源)
这两个插头比较紧,拔除的时候需要一点点的慢慢来,暴力使力很可能会把旁边的水冷管路接头处碰坏。
然后再拧下所有固定水冷管路连接头的螺丝,以及固定在CPU、GPU、已经主板芯片组周围的固定螺丝,即可将整个散热模组拿下。

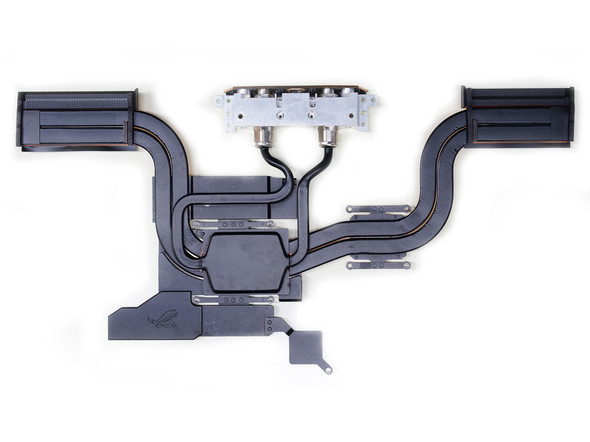

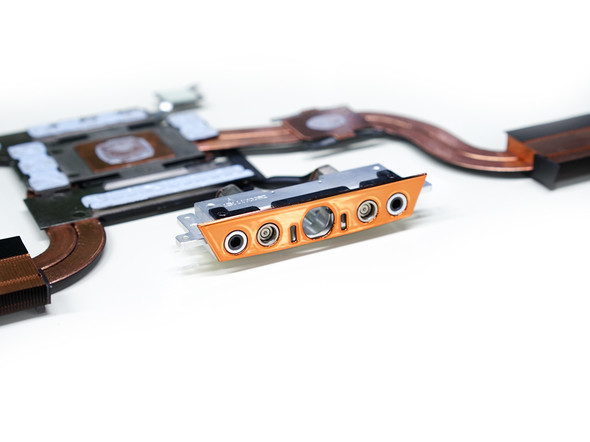

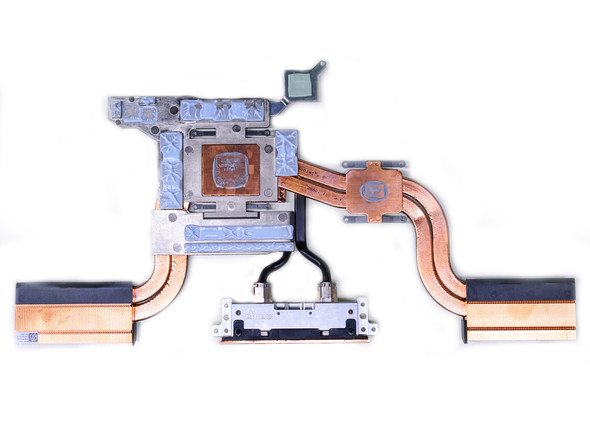

散热模组正面

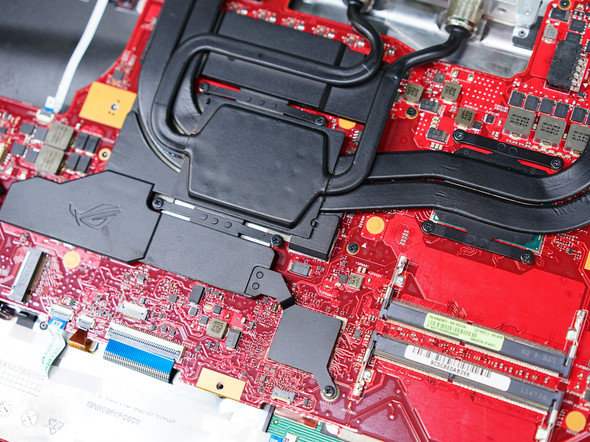

覆盖在GPU上方的水冷头
在取下整个散热模组的时候也需要小心谨慎,由于GTX980显卡的显存颗粒、供电电容与散热模组之间涂满了硅脂,造成散热模组与主板芯片的粘性较大,需要慢慢的抬起,否则也容易折断水冷管路的连接头。

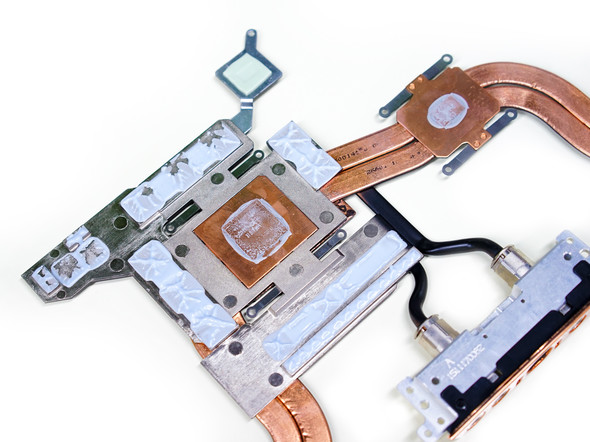

从散热模组上不难发现,水冷头仅仅只覆盖到了GPU散热片的上方,而CPU部分仅仅只有两根散热铜管负责导热,并且从CPU导热铜片上附着的硅脂也可以看到,CPU芯片与散热模组的接触面积其实是相当小的,这应该是影响处理器散热效率的最大原因,解决难度大。

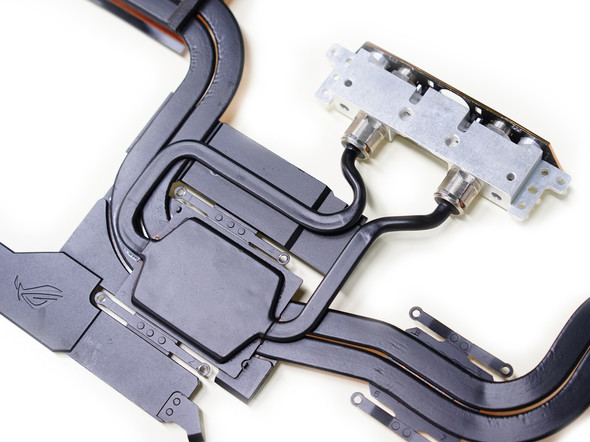

散热模组背面
GTX980显卡的显存颗粒与散热模组间涂满了硅脂
风冷散热鳞片较薄
GTX980显卡的显存颗粒与散热模组间涂满了硅脂
前面拆解风扇的时候已经从风扇的厚度推断出了风冷散热鳞片的厚度,风冷散热并不能负担GX700满功率运转所需的散热量。
水冷管路与底座连接处
主供电连接线
主供电连接线

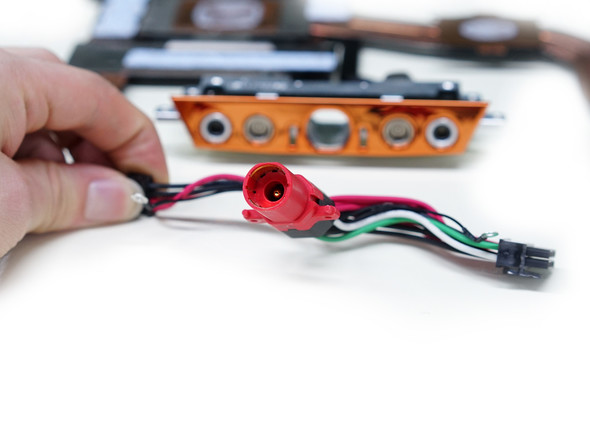

下面再来看看这个与水冷散热底座直接连接的总电源连接线
将近300瓦的供电功率仅仅靠几个铜片接触连接,并且间距还这么近,看了不免会让人担心其是否会有短路炸裂的危险。
但好在华硕在这里设计了两根接地导线,可以将静电导向散热模组的其他金属部分。

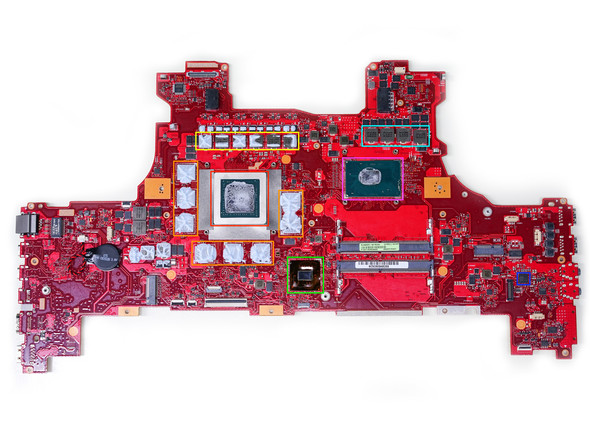

主板正面一览

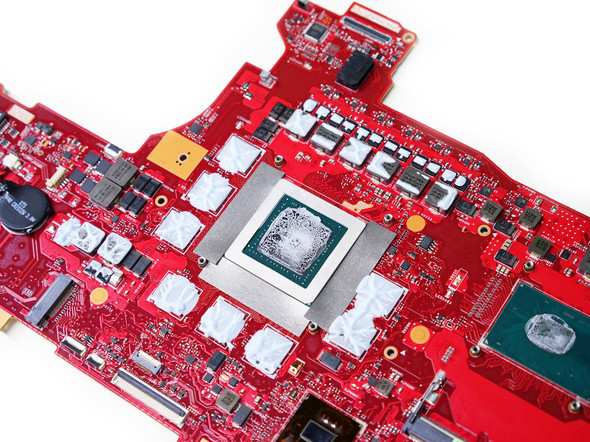

主板上的显示芯片布局像极了桌面版
供电电容分布十分的整齐
断开所有排线并拧下所有主板固定螺丝,即可轻松取下整块主板。
Intel酷睿i7-6820HK处理器
NVIDIA GeForce GTX 980显卡
8GB显存颗粒
显卡供电电容
CPU供电电容
移动式英特尔® CM236主板芯片组
Realtek ALC2865瑞昱声卡芯片
从主板正面我们可以看到,GX700搭载的这块桌面完整版GTX980显卡在主板上的布局像极了桌面版本的显卡,从这点上看它也是得到了完整的移植。当然,这也难怪为何水冷头会重点照顾GPU的部分。

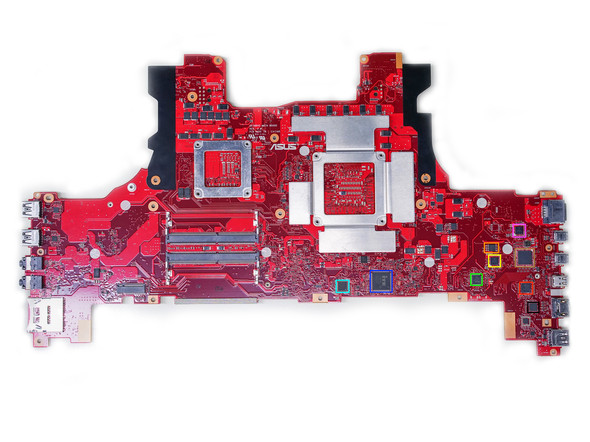

主板背面一览

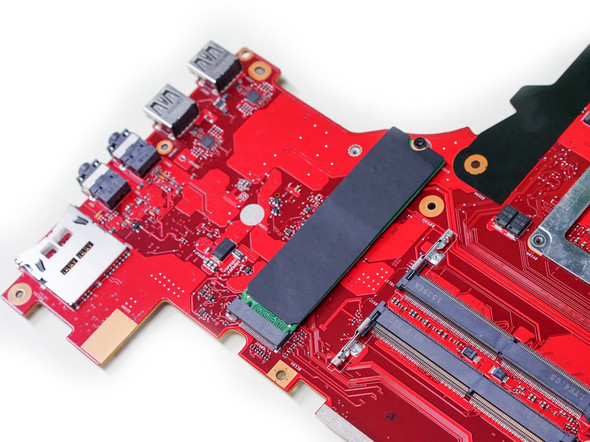

藏在背面的SSD以及内存插槽
藏在背面的SSD以及内存插槽
iTE IT8912E-56B控制IC
iTE IT8995E-128控制IC
MEGAWIN MG84FG516AD64 全速USB微控制器
TPS65982 USB Type-C 供电芯片
TPS65982 USB Type-C 供电芯片
Intel DSL6540 Thunderbolt 3主控
Parade PS8330B 双模 DisplayPort V1.2 中继器(USB Type-C支持Displayport信号传输)
Parade PS8409 HDMI 2.0调整器
Parade PS8713B单端口USB 3.0转发器
winbond 25080DVSIG 华邦 BIOS 程序芯片
主板翻过来后就可以发现藏在背面的另一块SSD固态硬盘,以及两个空余的内存条插槽。
通过对华硕整个主板上重要电子元件的分析不难看出,这款GX700的主板依然保持了华硕的“堆料”设计风格,这也十分有助于保证整机的运行稳定性。

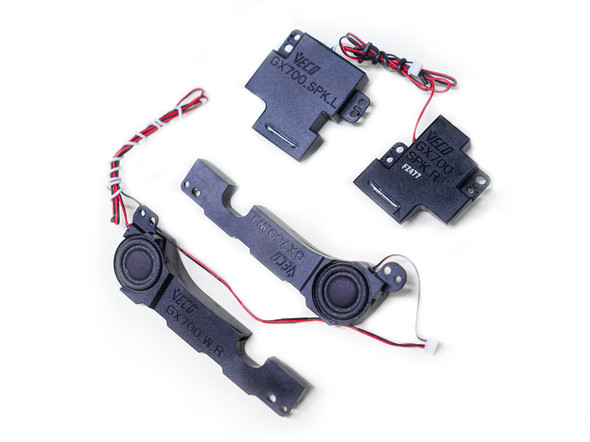

VECO的四个扬声器
左右两侧的金属骨架
左右两侧的金属骨架
一般取下主板之后,再拆解掉转轴就可以结束整个拆解了,但由于扬声器的连接线压在主板下方,所以取下主板后才能开始拆卸扬声器的步骤。
GX700的四个扬声器由佛山鋐利电子有限公司(VECO)制造,没有采用著名音响厂商认证的音响系统实在是让人有些难以理解。

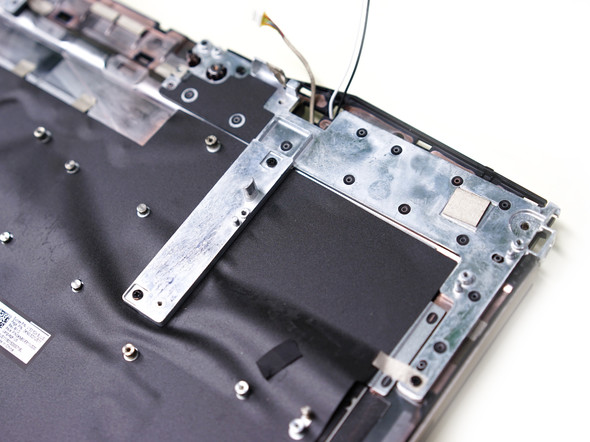

在C面的左右两侧,还有两个金属骨架附着。这能够提升整机的结构强度,而许多零部件也固定在这两个金属骨架上。

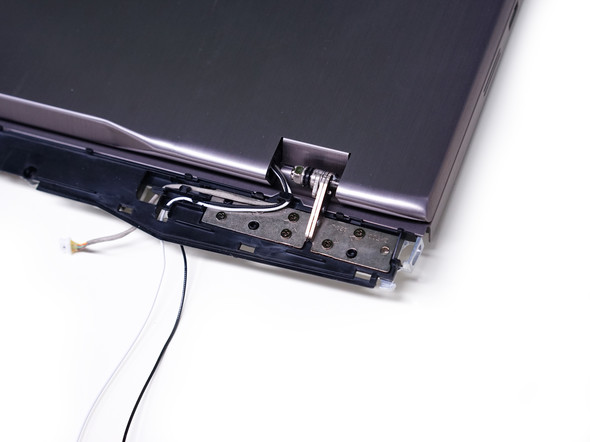

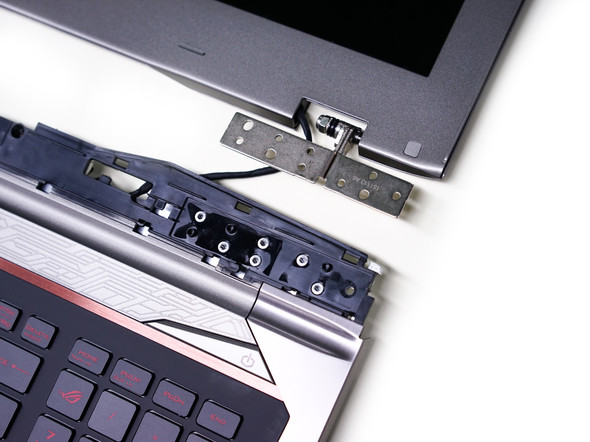

屏轴固定螺丝
取下整个屏幕
笔记本部分拆解一览
拆卸屏轴的过程其实很简单,不过在开始之前需要把屏轴两侧的排线从走线槽内一一取出,再拧下所有固定螺丝就可以轻松的取下整个屏幕了。
笔记本部分的拆解就到此结束了,下面还有水冷散热底座的拆解。

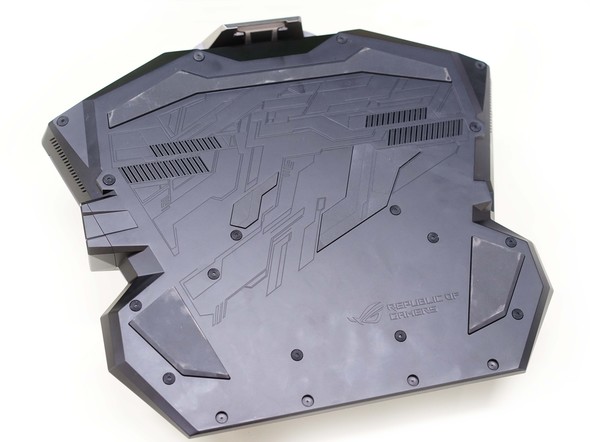

水冷Dock底座底面
卸下底部螺丝后即可取下上罩
水冷散热器背面
起初开始着手拆解散热底座的时候确实有些摸不着方向,不知道该从哪里下手。但仔细观察就可以发现,散热底座的底部也是跟笔记本部分一样的设计,螺丝孔用橡胶塞堵上了,要继续拆解当然得从底部的这些螺丝着手。

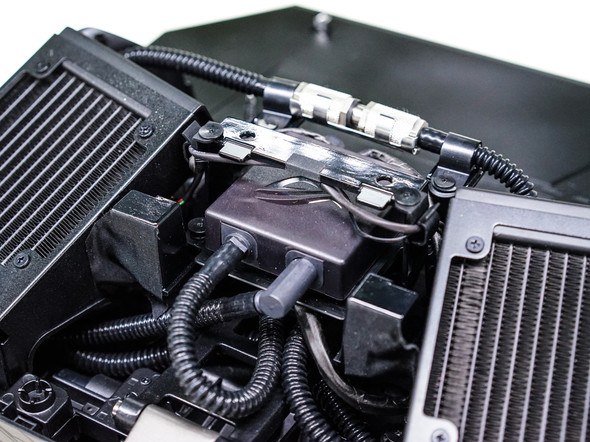

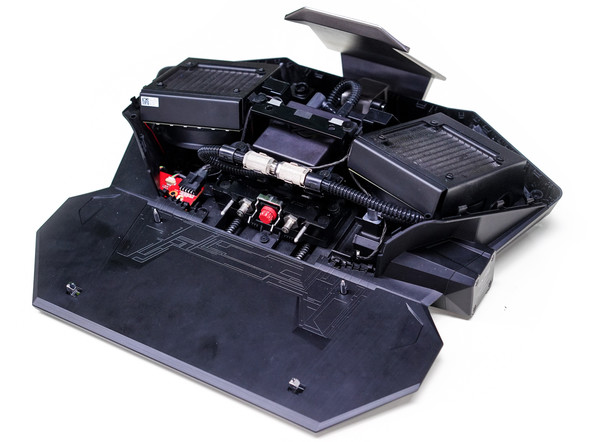

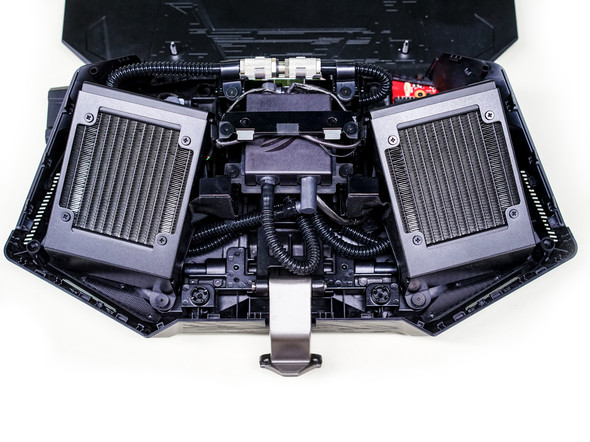

卸下底部的所有螺丝后,用撬棒即可沿边缘撬开水冷散热底座的上罩。取下上罩后,整个水冷散热系统的内部结构就清晰的展现在眼前了。
从上面几张特写图片不难发现,整个水冷系统也是由常规的冷排+水泵,再加上笔记本内部的水冷头组成,并没有什么特别之处。只不过,这些组件都需要特殊定制,制造成本和制造难度较高。
华硕定制水泵
水冷补充液存储仓
水冷补充液并不能自行添加
由于GX700的笔记本部分与水冷底座采用了方便快速连接的设计,这也造成了在每次断开连接的过程中,或多或少会有一些水冷液从接口的连接处溢出。虽然量比较小,但久而久之也会造成水冷液的减少。
所以华硕在Dock底座内,设计了一个水冷液补充仓,当循环水冷液不是很充足的时候,水泵就会从存储仓中抽取一些补充液。如果Dock水量还是不足,笔记本内置的软件会及时提醒用户去售后补充。

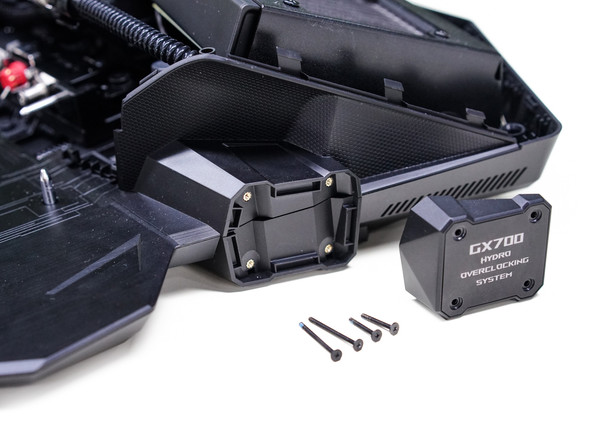

在Dock底座的侧面,有一个GX700的铭牌标识。起初笔者认为卸下这里的固定螺丝就可以对水冷补充液存储仓进行补充,但打开盖子后才发现这里其实是封死的。也就是说,如果你的GX700不幸的提示你水冷液不够了,那么你只能去售后补充,自行填充的难度相当大。
连接把手做工给力
连接把手做工给力

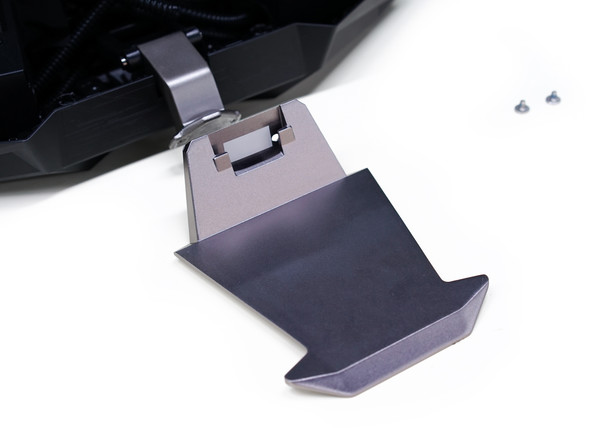

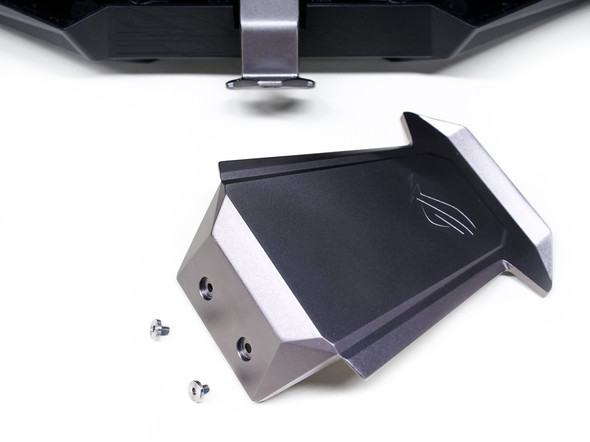

这里还要提一下Dock底座上的把手,卸下固定六角螺丝后就可以轻松取下。拿在手上才发现这其实是一整块金属制作,十分的厚重,做工相当的出色。

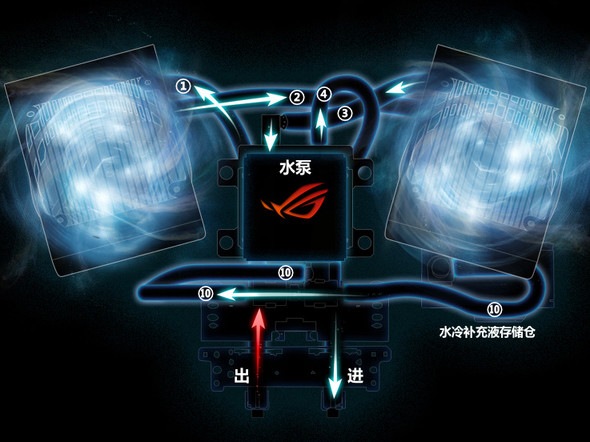

水冷底座管路流向示意图

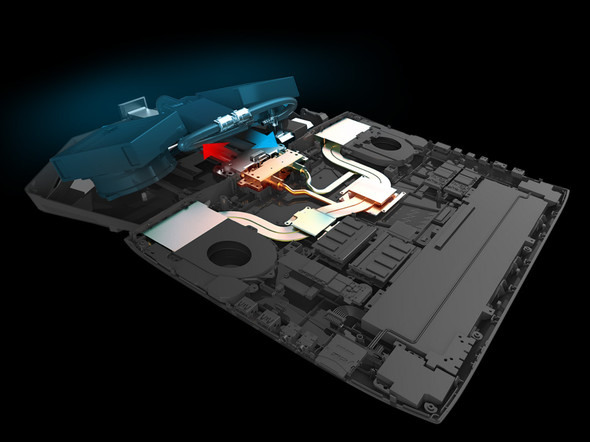

GX700与Dock连接后的透视图
水冷底座管路流向示意图
了解完了水冷底座的主要零件,下面来看看这个Dock底座是如何帮助GX700散热的。
首先,冷的液体进入GX700的散热模组内部,通过覆盖在显卡芯片上的水冷头后,水冷液被加热,带走一部分热量,流出笔记本电脑进入1号管路。从笔记本流出的热的水冷液经过左侧水冷排与冷空气接触降温之后,再经2号管路进入右侧的水冷排进一步降温。
就这样经过两个水冷排之后被充分冷却的水冷液,被水泵由3号管路吸入,并从4号管路将刚刚冷却的水冷液打出,再进入笔记本内部。就这样源源不断的循环带走GX700内部的热量,达到降温的目的。
当系统检测到循环的水冷液量不足时,Dock底座的系统就会命令水泵自动开启10号管路的闸门,让存储仓中的液体流入循环管路中补充水冷液。

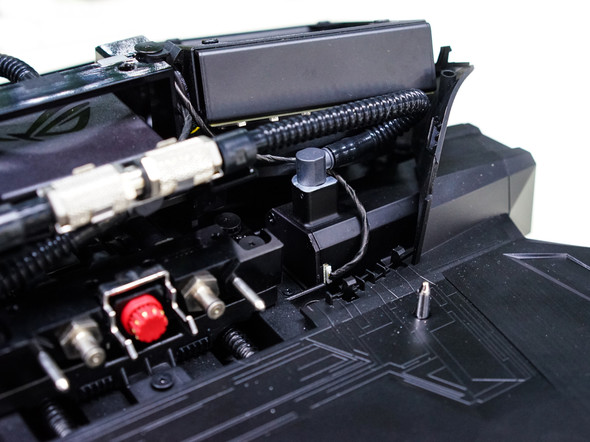

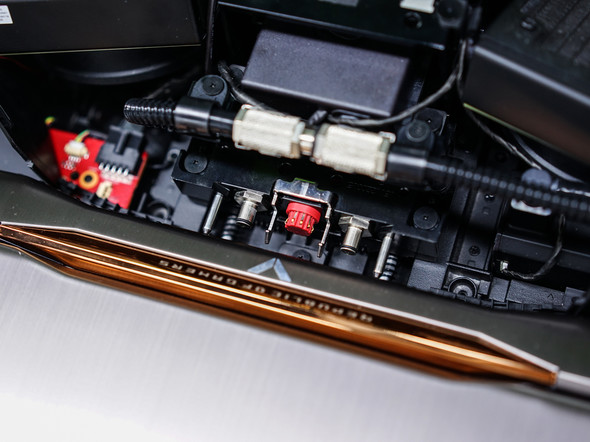

在去掉Dock上罩的情况下裸连笔记本观察

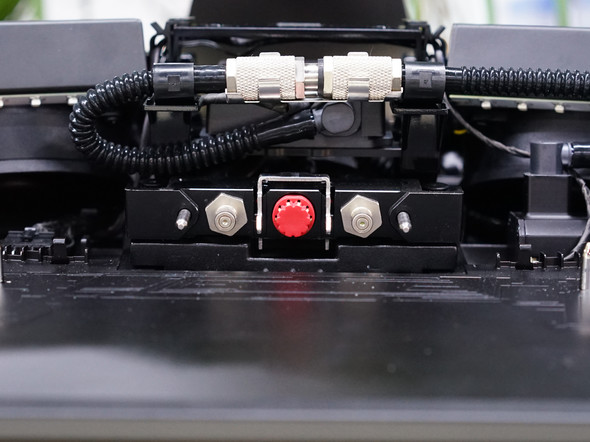

Dock接头特写(公)

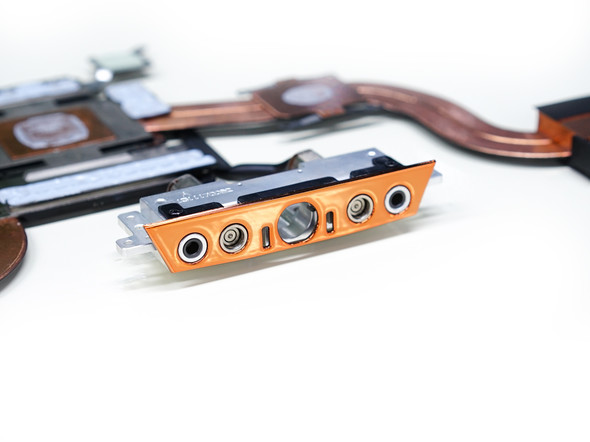

笔记本后部对应接口特写(母)
研究完了水冷液的流动方向,我们还对这个Dock底座与笔记本电脑的连接头十分感兴趣,它究竟是怎么做到快速拆装的过程中尽可能的不让水冷液流出的?
通过在去掉Dock上罩的情况下裸连接笔记本电脑的过程不难发现,在向下搬动Dock水冷底座扳手的过程中,Dock底座的水冷接头向外伸出,插入到笔记本后部对应接口中。其中外面的两个孔为位置固定扣,起固定作用,防止水冷头因意外移位,而中间的两个孔才是水冷液的连接口。
Dock接头(公)外圈固定不可动,内圈可向内伸缩。而笔记本后部对应接口(母)则正好相反,外圈可向内伸缩,内圈固定不可动。这样,在Dock接头插入的过程中,Dock接头(公)外圈顶着笔记本后部对应接口(母)的外圈向笔记本内部移动,同时母头的内圈则顶着公头的内圈向Dock底座的方向移动。这样就接通了Dock与笔记本内部的水冷管路,同时位于中间电源接口两侧的卡口卡住笔记本内部对应的卡口,保持住公母头的连接状态。
位于左右两侧风扇处的灯条
水冷Dock底座电路板及其他固定机械结构
水冷底座上罩做工不错

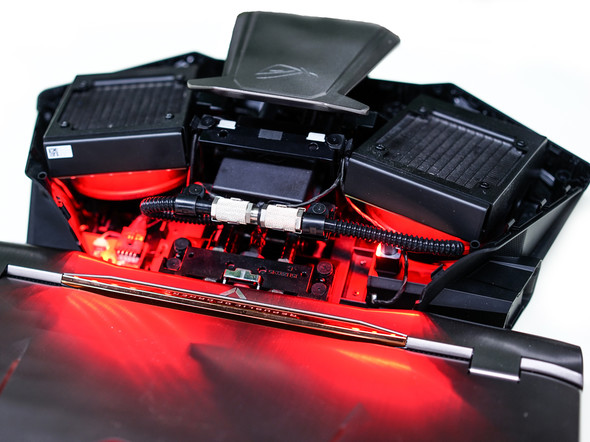

不带水冷底座的上盖连接笔记本电脑并且开机,就可以看到位于冷排风扇上方的两条红色LED灯条了。
用撬棒小心沿边缘空隙撬开底座下方的盖板,即可看到水冷Dock底座的电路板以及其他缩紧固定机械结构。
水冷Dock底座的上罩虽然为塑料材质,但其做工十分的优秀,十分接近金属的感觉。当然,上方的黑色网罩是纯金属的,十分结实。

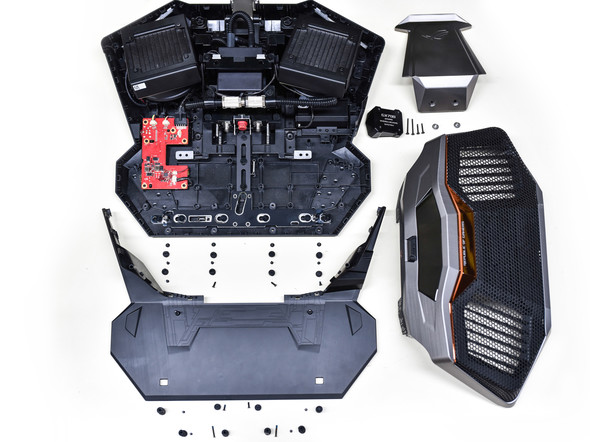

水冷底座拆解一览
相信下一代的水冷本可以小巧一点
至此,本次的华硕GX700拆解就全部完成了,由于水冷散热底座内部的水路固定结构比较复杂。为了安全起见,我们没有进行进一步的拆解,但好在我们搞清楚了内部的水流方式及散热原理,也算是没有白拆它了。
相信很多人对GX700的设计形态有所疑问,这么大的占地面积、如此重量跟台式机有什么区别?但仔细想想,GX700这么设计还是有他的道理的。
在不接水冷底座的情况下它就是一台普通的游戏笔记本电脑,完全可以自主依靠传统的风冷散热。而接上水冷系统之后,这台笔记本电脑就可以大幅度超频变身成一台性能强劲的台式电脑。另外,依靠随机附赠的专属旅行箱,你也可以相对方便的带着这个近乎拥有台式机电脑性能的笔记本电脑到处进行游戏竞技。
不管怎样,这台华硕ROG GX700是首台搭载水冷散热系统的电竞笔记本电脑,它的出现将开创游戏笔记本电脑的新时代,不过我们真心希望下一代水冷笔记本电脑可以相对小一点。
