    ZOL拆机横评项目二:走线合理性

        取下电池或者取下散热模组后,即可看到该机更深层次的内部布局。若该机内部有许多杂乱的排线,交错排布,或者是内部有长长的连接线走了内部大半圈,这都是不太合理的,这也说明该机在设计的时候没有考虑好内部元件的分布问题,过多的排线可能降低整机的稳定性,比如使用时间长后,某些排线很可能会松脱,影响电脑部分功能的使用。

        简单来说就是查看机器内部元件布局的美观度,以及其他可以提升整机运行可靠度的设计细节。下面我们就一起来看一下这8款游戏本的内部走线以及其他设计细节,以此来评估它们的运行可靠程度。

    联想拯救者R720

        在取下电池以及机械硬盘后,我们就可以看清楚R720内部的大部分走线情况。可以看到左侧I/O接口逻辑板与主板的排线,以及下方触控板的排线都是从电池以及硬盘的下方走过,并不存在上方飞线的情况,总体来说合理。

    2017上半年主流1050游戏笔记本拆机横评 取下电池以及HDD即可看清拯救者R720大部分的走线情况

        而一侧的扬声器连接线、电源线、WiFi天线,都有卡扣固定在风扇边缘,不过WiFi天线的末端以及部分扬声器连接线还是散落在外,没有固定。同时两侧的扬声器连接线汇聚成一个接口,使得另一侧的扬声器连接线过长,甚至从热管下方经过,没有任何的保护措施。如果能在扬声器附近的主板就近设置一个连接口,缩短连接线长度相信会更加的合理。

    2017上半年主流1050游戏笔记本拆机横评 一侧扬声器的连接线从热管下方走过

    2017上半年主流1050游戏笔记本拆机横评 内存有金属屏蔽罩保护

        不过,有一点值得肯定是是,它是本次参与横评的游戏本中唯一一个采用了金属屏蔽罩保护内存的设计,可以有效提高整机运行的稳定性。

    ●戴尔游匣Speed

        在上一个环节中戴尔游匣Speed给我们留下了十分深刻的印象,而本环节其特殊的防滚骨架设计在走线和其他细节方面同样占优。

    2017上半年主流1050游戏笔记本拆机横评 戴尔游匣走线十分规整

        从图中我们可以清晰的看到,背面的每条连接线都设计有单独的走线固定槽,甚至在防滚架上都清晰的标注上了每条排线的名称,硬盘、SSD、WiFi、电池等元件也都有清晰的标注。这样的设计能够出现在5000元价位段的入门级游戏本上实在是非常的难得。

    2017上半年主流1050游戏笔记本拆机横评
    每个元件在防滚架上都有清晰标注

        不过打开C面后,我们发现了一些小小的缺陷。左侧的I/O接口逻辑板的连接排线多达三条,甚至有连接线直接从热管上方经过也没有任何的保护措施。如果这里能够将排线集成为一条,相信会靠谱许多。

    2017上半年主流1050游戏笔记本拆机横评
    I/O接口逻辑板排线过多

        戴尔游匣Speed 15虽然在本环节有一些小小的瑕疵,但不可否认翻滚架的设计无论在空间利用率、走线和其他细节方面对整机的运行稳定性有着非常大的帮助,这是我们希望其他游戏本厂商学习的地方。

    ●宏碁暗影骑士3

        在上一个环节的开盖图中,我们已经发现了暗影骑士3中存在着大量的胶带来固定排线。这样的做法不仅不太美观,时间长了胶带很容易失去粘性,得不到固定的排线就比较容易松脱造成故障,这样的设计很显然是相当不靠谱的。

    2017上半年主流1050游戏笔记本拆机横评
    胶布固定排线的做法十分不靠谱

    2017上半年主流1050游戏笔记本拆机横评 撕下胶带后下方的众多连接线毫无固定

    2017上半年主流1050游戏笔记本拆机横评
    WiFi天线和屏幕排线与热管距离太近

        暗影骑士转轴左右两侧的WiFi天线与屏幕排线,虽然有少量的理线卡扣固定,但它们却分别从两侧的热管下方经过,这样的设计同样不太靠谱。

    2017上半年主流1050游戏笔记本拆机横评
    暗影骑士3设计有开盖保护机制

        不过这台暗影骑士3也有一些值得关注的小细节,在键盘排线的右侧,有一个很不起眼的微动设计,这其实是本机设置的一个开盖保护锁,防止用户在取下后盖的情况下开机运行,以免造成不必要的麻烦。

        我们也做了一个试验验证了这个机制,取下机器后盖,在按下此按钮的情况下能够顺利开机。但如果此时松开该按钮,则整机立刻断电停止运行。

        同时,该机的转轴固定座也十分的牢固,不仅固定面积相对较大,还采用了最为稳固的三角形形状,配合多达14颗螺丝来固定。这样的设计使得这款暗影骑士3的液晶屏幕十分的稳固,在使用的过程中基本不会出现晃动的情况。

    2017上半年主流1050游戏笔记本拆机横评
    转轴固定十分牢固

        不过鉴于该机内部的大量胶带,暗影骑士3在本环节的得分并不高。

    ●华硕飞行堡垒FX53

        华硕飞行堡垒虽然在第一轮的内部布局评比上,因为采用了老旧布局而不占优势,不过在本轮的走线和其他细节对比环节上,我们还是看到了许多闪光点。

    2017上半年主流1050游戏笔记本拆机横评
    飞行堡垒电池附近堆积了很多排线

        首先我们看到虽然在飞行堡垒的电池附近堆积了很多排线,但这些排线并没有触及热管这类的大发热量元件,总体来说布局还算合理。并且WiFi天线与无线网卡的接头处有一层胶皮保护,虽然有些简陋,但也能起到一定的防松脱效果。

    2017上半年主流1050游戏笔记本拆机横评 下方的排线设计规整

        机器的下方排线设计的十分规整,通过合理的接口设计有效的缩短了排线长度。值得注意的是两个扬声器的连接线接头,位于两侧扬声器中部,缩短了连接线的长度。

    2017上半年主流1050游戏笔记本拆机横评
    飞行堡垒的主板上对于发热量大的区域都有隔热贴纸保护

    2017上半年主流1050游戏笔记本拆机横评
    飞行堡垒的主板背面有隔热铜纸防止热量扩散到电脑C面掌托位置

        另外值得肯定的是,在飞行堡垒的主板上对于发热量大的区域都有隔热贴纸保护,比如CPU与GPU的芯片周围、热管下方的电容、内存条的保护,以及主板背面的绝热铜纸,这些细节都是值得肯定的,对于长时间的运行稳定性有很大帮助。

        综合这些提高稳定性的小细节设计,我们认为飞行堡垒在本环节的评分应该介于“优”与“良”的等级之间。

    ●微星GL62M

        微星GL62在上一个环节中的同样得分不高,但在本环节中也存在一些问题。比如下方的扬声器连接线,完全使用胶布来固定,没有开辟固定的走线槽位。

    2017上半年主流1050游戏笔记本拆机横评 扬声器连接线用胶布固定

    2017上半年主流1050游戏笔记本拆机横评 WiFi与屏幕排线由风扇边缘的卡扣固定

        其他地方,除了WiFi与屏幕排线由风扇边缘的卡扣固定之外,再没有特别明显的排线露出,整体情况还算不错。另外就是该机全黑色的PCB主板令人印象深刻,给人感觉主板用料十足。



    ●机械革命深海泰坦X6Ti-S & 炫龙炎魔T50

        本轮测试,相同模具的机械革命和炫龙我们依然放在一起来说。成熟的模具设计在走线方面一般不会有太大的问题,在SSD的下方的键盘以及触控板的排线被黑色胶纸粘黏的很牢固。

    2017上半年主流1050游戏笔记本拆机横评 SSD下方的键盘、背光、触控板排线都被胶纸固定的很好

    2017上半年主流1050游戏笔记本拆机横评 扬声器的连接线有走线槽

    2017上半年主流1050游戏笔记本拆机横评 键盘下方做了一定的防水处理

        另外值得肯定的是,两款机器在键盘下方都覆盖了绝缘贴纸,可以在一定程度上防止键盘上意外泼溅的液体流进主板造成短路危险。

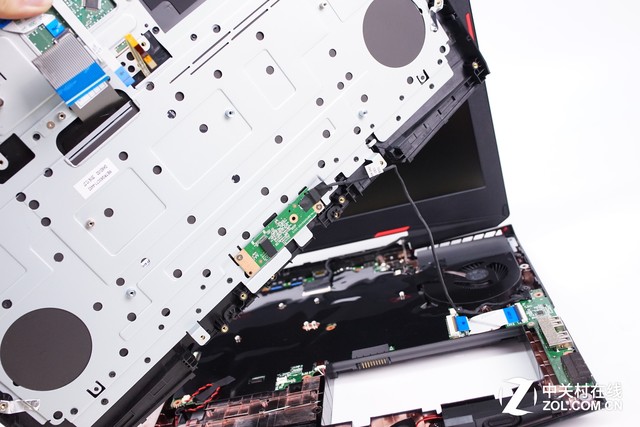

    2017上半年主流1050游戏笔记本拆机横评
    炫龙炎魔T50的开关设计稍有不同

        另外,炫龙炎魔T50的开关机键采用了独立的设计,但连接排线却直接散落在键盘下方,存在一定的不合理性,可能造成无法开机的故障。

        综上,本轮测试机械革命深海泰坦X6Ti-S获得“良”等级,但炫龙炎魔T50由于开机键的排线设计不太合理,等级介于“良”与“中”之间。

    ●神舟战神Z6

        战神Z6同样存在大量胶带固定排线的问题,不过神舟考虑到了美观的问题而采用了透明胶带固定。虽然看起来没有普通胶带那么扎眼,但下图中的WiFi天线、屏幕排线、风扇排线全部都没有理线卡扣固定,透明胶带承担了全部的固定作用。

    2017上半年主流1050游戏笔记本拆机横评 战神Z6大部分的排线都由透明胶带固定

    2017上半年主流1050游戏笔记本拆机横评 另一侧的风扇旁的排线也由胶带固定

    2017上半年主流1050游戏笔记本拆机横评
    仅有扬声器排线有卡扣固定槽,但排线过长

        另一侧的风扇旁的排线也基本由透明胶带固定,并且存在排线过长的问题,不得不折叠起来放在另一侧。下方的扬声器连接线虽然设计有理线槽,但存在排线过长的问题。

    2017上半年主流1050游戏笔记本拆机横评
